دقة التناظرية NTC الحرارة 0.5KΩ ~ 2000KΩ ≤ 10S ثابت الوقت الحراري
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Minsing |
| إصدار الشهادات: | IATF16949/ISO9001/CE/RoHS |
| Model Number: | MF5A-3 Series |
شروط الدفع والشحن:
| Minimum Order Quantity: | 100pcs |
|---|---|
| الأسعار: | negotiable |
| Packaging Details: | Anti-static bag & box |
| Delivery Time: | 7-10 work days |
| Payment Terms: | T/T |
| Supply Ability: | 50 Million Pieces Per Year |
|
معلومات تفصيلية |
|||
| رمز النظام المنسق: | 8533400000 | الوقت الحراري ثابت: | ≥10 ثانية |
|---|---|---|---|
| نطاق درجة الحرارة: | -40 درجة مئوية إلى +150 درجة مئوية | تسامح: | ± 0.5 ٪ ، 1 ٪ ، 2 ٪ ، 3 ٪ ، 5 ٪ |
| نطاق المقاومة: | 0.5 كيلو أوم - 2000 كيلو أوم | نوع إشارة الخرج: | نوع التناظرية |
| اسم المنتج: | الحرارة الدقيقة NTC | قياس المتوسطة: | درجة حرارة |
| إبراز: | 10S الدقة NTC الحرارة,2000KΩ الحرارة NTC الدقيقة,0.5KΩ الحرارة الدقيقة NTC,2000KΩ Precision NTC Thermistor,0.5KΩ Precision NTC Thermistor |
||
منتوج وصف
دقة التناظرية NTC الحرارة 0.5KΩ ~ 2000KΩ ≤ 10S ثابت الوقت الحراري

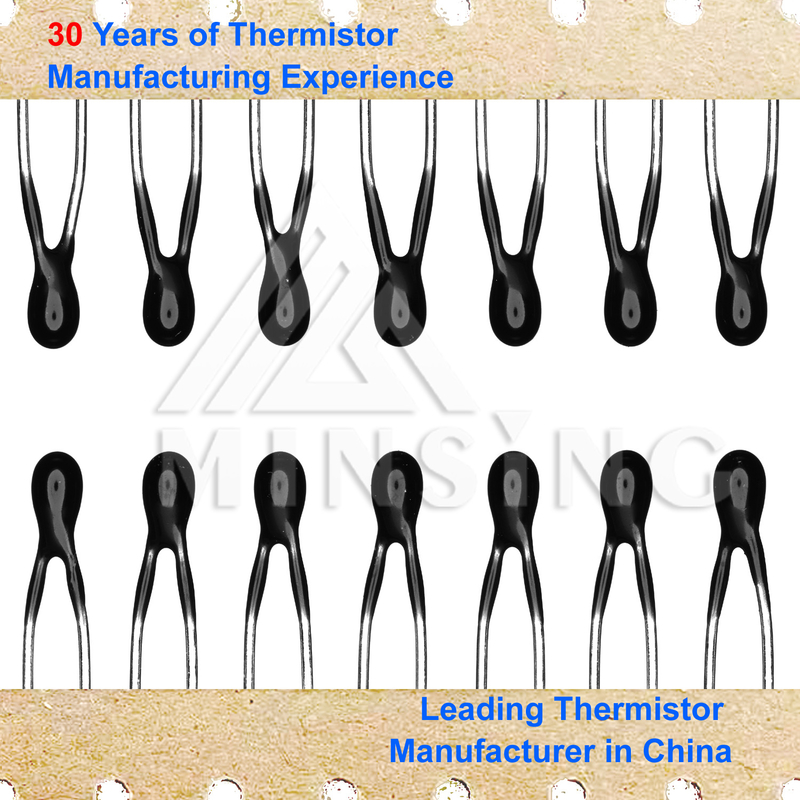

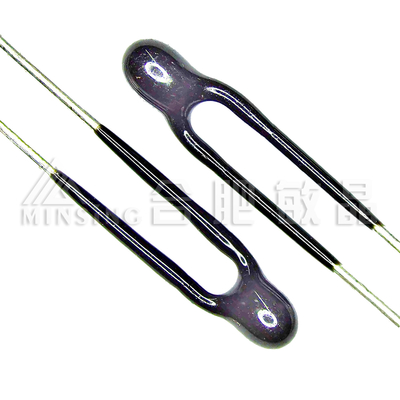

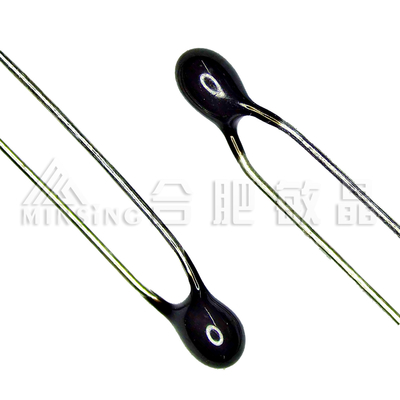

يتكون الجهاز من شريحة مع اثنين من الأسلاك الصلبة المعلبة بالنحاس المعلبة بالنحاس. وهو إيبوكسي مغلف بالأسود ومرمز بالألوان ، لكنه غير معزول.
ميزة المنتج:
مطلية بالبوكسي / مصممة مصغرة / أسلاك عارية قابلة للثني / استجابة سريعة
التطبيق:
استشعار درجة الحرارة والتحكم والتعويض
على سبيل المثال، أجهزة استشعار درجة حرارة الهواء عند الدخول أو ECT في تطبيقات السيارات، عناصر أجهزة الاستشعار في التطبيقات الصناعية والتجارية، أنظمة التدفئة والأنظمة الصناعية.
التثبيت:
الحرارة مناسبة لجميع عمليات التجميع القياسية مثل التشويش واللحام واللحام، والحفر في الراتنجات الايبوكسي أو السيليكون.يجب اختيار معايير ومواد عملية التجميع وفقًا لسلك الرصاص والجسم المطلي وتحقق من صحته في الطلب.
المواصفات شرح:
(إم جيه) الـ MF 5A-3-3470 -502 F
1 2 3 4 5 6
1 Minsing Co.,Ltd
2 ثيرميستور NTC
3 طلاء إيبوكسي من طراز 5A-3 سلسلة
4 قيمة B ((B 25/50°C) مثال: 3470:B 25/50°C: 3470
5 القيمة القياسية للمقاومة عند 25 درجة مئوية ((R25 درجة مئوية):
مثال:502:R25°C 5KΩ،103:R25°C 10KΩ104:R25°C 100KΩ
6 R25 درجة حرارة دقة قابلية التبادل:
F ((±1%) ؛ G ((±2%) ؛ H ((±3%) ؛ J ((±5%) ؛ K ((±10%)
| المواصفات | R25°C(KΩ) | B25/50°C(ك) | ثابت الانبعاث | ثابت الوقت الحراري | نطاق درجة حرارة التشغيل |
| MJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
في الهواء الهادئ ≥ 2.1mW/°C |
في الهواء الهادئ ≤ 10 ثانية |
-40 ≈ + 150 درجة مئوية |
| MJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| MJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| MJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| MJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| MJMF5A-□-395/348-152□ | 1.5 | 3950/3480 | |||
| MJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| MJMF5A-□-453-105□ | 1000 |
4530 |
□ R25دقة قابلية التبادل في درجة مئويةدقة قيمة B ± 1٪ ± 2٪ ± 3٪ ± 5٪
قيمة B بين 3000-4500K و R25°Cمن 0.5KΩ إلى 2000KΩ. يمكن تصميم MF5A حسب الطلب.
الأسئلة الشائعة:
كيف أطلب؟
1. تطبيق الترمستور NTC أو مستشعر درجة الحرارة:__________
2نطاق درجة حرارة التشغيل:___°c إلى ___°c
3.بعد والرسومات من ترمستور
4قيمة R:_____K ohm ±________% عند _____°c،
5قيمة B: (_____°c/____°c) = ______K ± _____%
6الكمية المطلوبة: _________ قطع
