مقاوم حراري NTC مطلي بالإيبوكسي مؤهل وفقًا لمعيار AEC-Q200 بقطر جسم أقصى 3.0 مم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Minsing |
| إصدار الشهادات: | IATF16949/ISO9001/CE/RoHS |
| رقم الموديل: | سلسلة MF5A-3 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حقيبة وصندوق مضاد للكهرباء الساكنة |
| وقت التسليم: | 7-10 أيام عمل |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 50 مليون قطعة في السنة |
|
معلومات تفصيلية |
|||
| نوع المورد: | الشركة المصنعة الأصلية | اسم المنتج: | NTC الثرمستور |
|---|---|---|---|
| نوع إشارة الخرج: | نوع التناظرية | رمز النظام المنسق: | 8533400000 |
| مقاس: | Φ1.0~Φ4.5mm | قيمة R: | 0.5 كيلو أوم - 2000 كيلو أوم |
| تسامح: | 0.5%،1%،2%،3%،5% | قيمة ب: | 3000-4500 ك |
منتوج وصف
AEC-Q200 معتمد Epoxy مغلفة NTC الحرارة 3.0 ملم أقصى قطر الجسم

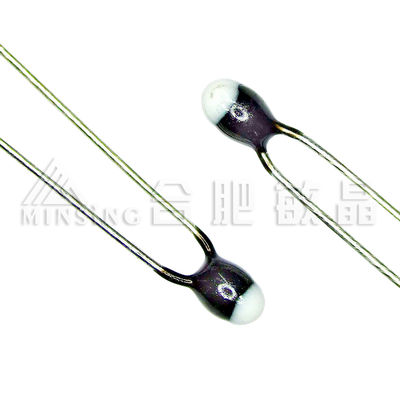

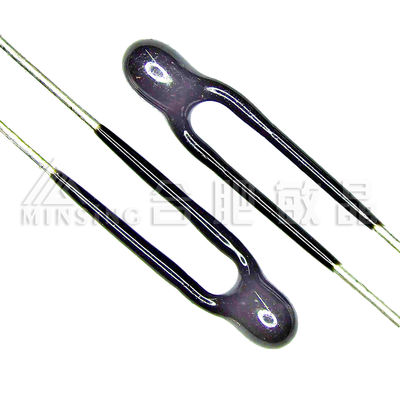

يتكون الجهاز من شريحة مع اثنين من الأسلاك الصلبة المعلبة بالنحاس المعلبة بالنحاس. وهو إيبوكسي مغلف بالأسود ومرمز بالألوان ، لكنه غير معزول.
ميزة المنتج:
مطلية بالـ إيبوكسي / مصممة مصغرة / سلك عاري و قابل للثني / استجابة سريعة
التطبيق:
استشعار درجة الحرارة والتحكم والتعويض
على سبيل المثال، أجهزة استشعار درجة حرارة الهواء عند الدخول أو ECT في تطبيقات السيارات، عناصر أجهزة الاستشعار في التطبيقات الصناعية والتجارية، أنظمة التدفئة والأنظمة الصناعية.
التثبيت:
الحرارة مناسبة لجميع عمليات التجميع القياسية مثل التشويش واللحام واللحام، والحفر في الراتنجات الايبوكسي أو السيليكون.يجب اختيار معايير ومواد عملية التجميع وفقًا لسلك الرصاص والجسم المطلي وتأكيدها في الطلب.
المواصفات شرح:
(إم جيه) الـ MF 5A-3-3470 -502 F
1 2 3 4 5 6
1 Minsing Co.,Ltd
2 ثيرميستور NTC
3 طلاء إيبوكسي من طراز 5A-3 سلسلة
4 قيمة B ((B 25/50°C) مثال: 3470:B 25/50°C: 3470
5 القيمة القياسية للمقاومة عند 25 درجة مئوية ((R25 درجة مئوية):
مثال:502:R25°C 5KΩ،103:R25°C 10KΩ104:R25°C 100KΩ
6 R25 درجة حرارة دقة قابلية التبادل:
F ((±1%) ؛ G ((±2%) ؛ H ((±3%) ؛ J ((±5%) ؛ K ((±10%)
| المواصفات | R25°C(KΩ) | B25/50°C(ك) | ثابت الانبعاث | ثابت الوقت الحراري | نطاق درجة حرارة التشغيل |
| MJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
في الهواء الهادئ ≥ 2.1mW/°C |
في الهواء الهادئ ≤ 10 ثانية |
-40 ≈ + 150 درجة مئوية |
| MJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| MJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| MJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| MJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| MJMF5A-□-395/348-152□ | 1.5 | 3950/3480 | |||
| MJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| MJMF5A-□-453-105□ | 1000 |
4530 |
□ R25دقة قابلية التبادل في درجة مئويةدقة قيمة B ± 1٪ ± 2٪ ± 3٪ ± 5٪
قيمة B بين 3000-4500K و R25°Cمن 0.5KΩ إلى 2000KΩ. يمكن تصميم MF5A حسب الطلب.
الأسئلة الشائعة:
أخبرنا بطلبك:
1تطبيق الترميستور NTC:__________
2.بيئة عمل الترميستور NTC:________
3نطاق درجة حرارة التشغيل:___°C إلى ___°C
4أي متطلبات بشأن مادة مسبار الاستشعار أو الأبعاد:______________
5قيمة R:___K ohm ±___٪ عند ___ °C،
6قيمة B: B____°C/____°C = _____K ± ___%
